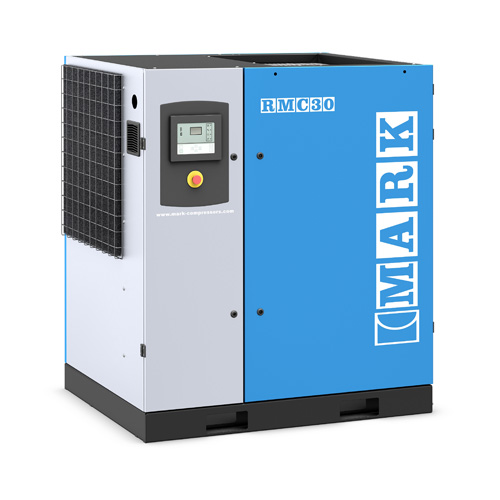

příkony motorů: 30 - 37 - 45 kW
tlakové verze: 7,5 - 8,5 - 10 - 13 bar
výtlak: od 3 840 do 7 860 l/min
provedení: on-off, s frekvenčním měničem
Kompresory skrutkové MSC, MSD, RMC, RMD, RME (30-90kW) |
Standardní výbava:
• sací filtr
• regulátor sání
• šroubový kompresor s asymetrickým
profilem rotorů
• elastická spojka
• ochranný kryt spojky
• elektromotor EFF1 s krytím IP55
• separátor vzduch/olej
• olejový filtr
• chladič vzduchu a oleje
• regulační ventil diferenčního tlaku oleje
• panel se zapínáním stroje
• ovládací panel
• odhlučněný kryt
• první olejová náplň
Další provedení:
• s frekvenčním měničem
IVR
• s integrovanou sušičkou
Volitelné varianty:
• separátor
kondenzátu
• řízení Multicontrol
• filtr pro prašné prostředí
• sada rekuperace energie
Stroj je vybaven vstupním filtrem s vysokou efektivitou a nízkým
vlivem na výkon sání a s filtrační schopností
2 μm. Filtr zabraňuje pevným částicím ve vstupu do olejového a
vzduchového okruhu, čímž se dosahuje zvýšené efektivity účinků
oleje a prodlužuje se životnost separátoru vzduch-olej a olejového
filtru.
Vysoce výkonný šroubový blok s asymetrickým profilem rotorů
limituje ztráty a vylepšuje výkon díky absencím
vibrací a rozsahu nominálních rychlostí.
Odstředivý, gravitační a koalescenční separátor pro vysoce čistý vzduch a vysoce efektivní separaci oleje (méně než 3 mg/m3 za referenčních podmínek) s velkým tělesem pro malé tlakové ztráty.
AIRLOGIC - řídící systém monitoruje všechny
informace o provozu stroje, varuje obsluhu při jakékoli chybě
a informuje o potřebách pravidelné údržby.
Filtrační rohož zajišťuje maximální ochranu vnitřních částí stroje; turbínový ventilátor s tichým chodem zvyšuje kapacitu chlazení; nízká rychlost vzduchu redukuje podíl prachu vstupujícího do stroje; pečlivý monitoring proudění vzduchu; všechny tyto aspekty zajišťují všem částem efektivní chlazení, chrání před vznikem přehřátých míst a optimalizují provozní teplotu. Chladicí vzduch je usměrněn do jednoho expanzního bodu, takže více než 90% tepla, které by bylo jinak ztraceno, je možno dále využít.
Hliníkový chladič vzduchu a oleje je vybaven velkým povrchem pro dobrou tepelnou výměnu a garantuje maximální chlazení vzduchu za současného udržení optimální teplotní úrovně oleje. Unikátní horizontální pozice vylepšuje stabilitu stroje a usnadňuje výměnu oleje.
Více spolehlivosti, více efektivity, více kompaktní a tišší.
Přenos kroutícího momentu přes elastickou spojku, která
absorbuje všechny vibrace prodlužuje životnost
elektromotoru a kompresoru. Speciální kryt chrání spojku a
převodovku a zajišťuje správné uspořádání motoru s kompresorem.
Stálý vývoj výrobků MARK garantuje vylepšení výkonu a nižší úroveň
hlučnosti.
Dveře skříně lze otevřít v rozsahu 180°, jednoduše odmontovatelné panely, snadno přístupné díly, kompletně volné strany, naprogramovaný plán údržby v řídící jednotce a žádný požadavek na speciální nářadí zjednodušují údržbu stroje na minimum a činí z ní rutinní operaci.
Funkce :
- konfigurace operačního systému
- týdenní program s dvěma tlakovými poli
- přístup přes heslo
- automatický restart
- dálkové řízení
- paměť s 10 posledními chybovými hlášeními
- procentuální kalkulace doby provozu
- současné řízení několika strojů
- plánování údržby
Řízení:
- vstupní a výstupní signály
- dodávka tlaku
- tlakový spád v separátoru
Prevence:
- špatný směr otáček
- nízká startovací teplota
- start stroje pod tlakem
- automatický restart po dlouhé periodě zastavení práce
- přetlak v separátoru
Ochrana:
- motoru limitováním počtu
startů
- kompresoru proti přehřátí
Jednoduchá, spolehlivá a flexibilní cesta k řízení chodu
několika kompresorů RMD.
Řídí dodávku vzduchu, čas chodu naprázdno a startování motoru,
optimalizuje pracovní cykly a využívá získaná data pro omezení
přebytečného provozu a šetří energii.
F4 Inteligentní on/off
Pro střední hodnotu spotřeby vzduchu s dlouhými periodami chodu
naprázdno.
Redukcí času v chodu naprázdno se šetří energie.
F5 Modulace
Pro spotřebu vzduchu blížící se maximálnímu výkonu kompresoru s
krátkými periodami chodu naprázdno.
Spotřebovává se pouze energie potřebná pro výrobu vzduchu.
F6 Automatický provoz
Pro rozličnou spotřebu vzduchu; systém automaticky přepíná mezi režimy F4 a/nebo F5 podle aktuálního typu spotřeby.
• vysoce efektivní stlačování vzduchu pod všemi provozními
podmínkami, s redukovaným počtem otáček, nízkou hlučností a
vylepšenou spolehlivostí
• nejvyšší kvalita, vysoký výkon, evropské el. napětí
elektromotoru, litinové tělo, efektivita EFF1, krytí IP55 - to vše
je u našeho elektromotoru ve standardu
• koaxiální spojka garantuje vysoký a vylepšený výkon společně s
nižšími náklady na údržbu stroje
• jednoduchý přístup k velmi dobře integrovaným částem stroje
zjednodušuje všechny operace údržby
• pečlivý monitoring chladicího systému a dobře distribuovaný tok
vzduchu garantují optimální provozní teplotu
• nízká hladina zbytkového hluku na takové úrovni, že stroj může
být instalován i v blízkosti pracovišť
• ergonometrické uspořádání všech komponent poskytuje přehled o
stavu stroje
• veškerá vylepšení kompresoru jsou založena na bázi požadavků
zákazníků a na využití nejmodernějších technologií
Roky zkušeností, použití výhradně značkových a odzkoušených dílů, efektivní výroba na moderních výrobních linkách, vysoká efektivita stlačování vzduchu, optimální výkon motoru a řídící jednotka AIRLOGIC ve standardním vybavení, to vše zajišťuje specifickou nízkou spotřebu energie a minimální hlučnost stroje.
• řízení Multicontrol: řídí chod několika
kompresorů a přizpůsobuje ho pracovním cyklům
• provedení s frekvenčním měničem IVR: zajišťuje
dodávku stlačeného vzduchu podle požadavků výroby a redukuje
náklady na provoz
• integrovaná sušička: jeden stroj pro současnou
výrobu a úpravu vzduchu se systémem obchozího potrubí s garancí
dodávky vzduchu i při zastavení sušičky
... a mnoho dalších možností dle specifických požadavků
zákazníka
Kompresory se standardním zapínáním on-off, vzduchem
chlazené
Obj.č. | Tlak | Příkon | Množství | Hlučnost | Napětí | Výstup | Hmotnost | Rozměry | |
(bar) | (kW) | (l/min) | (m3/h) | dB(A) | (V/Hz/Ph) | (kg) | (d × š × v) | ||
RMC2-30/7,5 | 7,5 | 30 | 5460 | 326 | 69 | 400/50/3 | 1 1/2" | 760 | 1420×1060×1630 |
RMC2-30/8,5 | 8,5 | 30 | 5100 | 307 |
69 |
400/50/3 | 1 1/2" | 760 |
1420×1060×1630 |
RMC2-30/10 | 10 | 30 | 4560 | 275 | 68 |
400/50/3 | 1 1/2" | 760 |
1420×1060×1630 |
RMC2-30/13 | 13 | 30 | 3840 | 229 |
68 |
400/50/3 | 1 1/2" | 760 |
1420×1060×1630 |
RMC2-37/7,5 | 7,5 | 37 | 6720 | 402 |
71 |
400/50/3 | 1 1/2" | 840 |
1420×1060×1630 |
RMC2-37/8,5 | 8,5 | 37 | 6420 | 386 |
71 |
400/50/3 | 1 1/2" | 840 | 1420×1060×1630 |
RMC2-37/10 | 10 | 37 | 5760 | 347 |
70 |
400/50/3 | 1 1/2" | 840 |
1420×1060×1630 |
RMC2-37/13 | 13 | 37 | 4620 | 277 |
70 |
400/50/3 | 1 1/2" | 840 |
1420×1060×1630 |
RMC2-45/7,5 | 7,5 | 45 | 7860 | 470 |
72 |
400/50/3 | 1 1/2" | 845 |
1420×1060×1630 |
RMC2-45/8,5 | 8,5 | 45 | 7620 | 458 |
72 |
400/50/3 | 1 1/2" | 845 |
1420×1060×1630 |
RMC2-45/10 | 10 | 45 | 6960 | 419 |
71 |
400/50/3 | 1 1/2" | 845 |
1420×1060×1630 |
RMC2-45/13 | 13 | 45 | 5940 | 358 |
71 |
400/50/3 | 1 1/2" | 845 |
1420×1060×1630 |
Kompresory se standardním zapínáním on-off, vzduchem chlazené, s integrovanou sušičkou
Obj.č. | Tlak | Příkon | Množství | Hlučnost | Napětí | Výstup | Hmotnost | Rozměry | |
(bar) | (kW) | (l/min) | (m3/h) | dB(A) | (V/Hz/Ph) | (kg) | (d × š × v) | ||
RMC2-30/7,5D | 7,5 | 30 | 5460 | 326 | 69 | 400/50/3 | 1 1/2" | 945 | 2071×1060×1630 |
RMC2-30/8,5D | 8,5 | 30 | 5100 | 307 |
69 |
400/50/3 | 1 1/2" | 945 | 2071×1060×1630 |
RMC2-30/10D | 10 | 30 | 4560 | 275 | 68 |
400/50/3 | 1 1/2" | 945 | 2071×1060×1630 |
RMC2-30/13D | 13 | 30 | 3840 | 229 |
68 |
400/50/3 | 1 1/2" | 945 | 2071×1060×1630 |
RMC2-37/7,5D | 7,5 | 37 | 6720 | 402 |
71 |
400/50/3 | 1 1/2" | 1025 | 2071×1060×1630 |
RMC2-37/8,5D | 8,5 | 37 | 6420 | 386 |
71 |
400/50/3 | 1 1/2" | 1025 | 2071×1060×1630 |
RMC2-37/10D | 10 | 37 | 5760 | 347 |
70 |
400/50/3 | 1 1/2" | 1025 | 2071×1060×1630 |
RMC2-37/13D | 13 | 37 | 4620 | 277 |
70 |
400/50/3 | 1 1/2" | 1030 | 2071×1060×1630 |
RMC2-45/7,5D | 7,5 | 45 | 7860 | 470 |
72 |
400/50/3 | 1 1/2" | 1030 | 2071×1060×1630 |
RMC2-45/8,5D | 8,5 | 45 | 7620 | 458 |
72 |
400/50/3 | 1 1/2" | 1030 | 2071×1060×1630 |
RMC2-45/10D | 10 | 45 | 6960 | 419 |
71 |
400/50/3 | 1 1/2" | 1030 | 2071×1060×1630 |
RMC2-45/13D | 13 | 45 | 5940 | 358 |
71 |
400/50/3 | 1 1/2" | 1030 | 2071×1060×1630 |
Kompresory s frekvenčním měničem, vzduchem chlazené
Obj.č. | Tlak | Příkon | Množství | Hlučnost | Napětí | Výstup | Hmotnost | Rozměry | |
(bar) | (kW) | (l/min) | (m3/h) | dB(A) | (V/Hz/Ph) | (kg) | (d × š × v) | ||
RMC2-30/9,5IVR | 9,5 | 30 | 1620-5460 | 98-326 | 69 |
400/50/3 | 1 1/2" | 810 | 1420×1060×1630 |
RMC2-30/12,5IVR | 12 | 30 | 1380-4620 | 83-277 | 68 |
400/50/3 | 1 1/2" | 810 | 1420×1060×1630 |
RMC2-37/9,5IVR | 9,5 | 37 | 1980-6720 | 120-402 | 71 |
400/50/3 | 1 1/2" | 890 | 1420×1060×1630 |
RMC2-37/12,5IVR | 12,5 | 37 | 1740-5820 | 104-349 | 70 |
400/50/3 | 1 1/2" | 890 | 1420×1060×1630 |
RMC2-45/9,5IVR | 9,5 | 45 | 2340-7860 | 141-470 | 72 |
400/50/3 | 1 1/2" | 895 | 1420×1060×1630 |
RMC2-45/12,5IVR | 12,5 | 45 | 2100-7020 | 126-422 | 71 |
400/50/3 | 1 1/2" | 895 | 1420×1060×1630 |
Kompresory s frekvenčním měničem, vzduchem chlazené, s integrovanou sušičkou
Obj.č. | Tlak | Příkon | Množství | Hlučnost | Napětí | Výstup | Hmotnost | Rozměry | |
(bar) | (kW) | (l/min) | (m3/h) | dB(A) | (V/Hz/Ph) | (kg) | (d × š × v) | ||
RMC2-30/9,5DIVR | 9,5 | 30 | 1620-5460 | 98-326 | 69 |
400/50/3 | 1 1/2" | 995 | 2071×1060×1630 |
RMC2-30/12,5DIVR | 12 | 30 | 1380-4620 | 83-277 | 68 |
400/50/3 | 1 1/2" | 995 | 2071×1060×1630 |
RMC2-37/9,5DIVR | 9,5 | 37 | 1980-6720 | 120-402 | 71 |
400/50/3 | 1 1/2" | 1075 | 2071×1060×1630 |
RMC2-37/12,5DIVR | 12,5 | 37 | 1740-5820 | 104-349 | 70 |
400/50/3 | 1 1/2" | 1075 | 2071×1060×1630 |
RMC2-45/9,5DIVR | 9,5 | 45 | 2340-7860 | 141-470 | 72 |
400/50/3 | 1 1/2" | 1080 | 2071×1060×1630 |
RMC2-45/12,5DIVR | 12,5 | 45 | 2100-7020 | 126-422 | 71 |
400/50/3 | 1 1/2" | 1080 | 2071×1060×1630 |
Kompresory se standardním zapínáním on-off, vodou
chlazené
Obj.č. | Tlak | Příkon | Množství | Hlučnost | Napětí | Výstup | Hmotnost | Rozměry | |
(bar) | (kW) | (l/min) | (m3/h) | dB(A) | (V/Hz/Ph) | (kg) | (d × š × v) | ||
RMC2-30/7,5W | 7,5 | 30 | 5460 | 326 | 69 | 400/50/3 | 1 1/2" | 760 | 1420×1060×1630 |
RMC2-30/8,5W | 8,5 | 30 | 5100 | 307 |
69 |
400/50/3 | 1 1/2" | 760 |
1420×1060×1630 |
RMC2-30/10W | 10 | 30 | 4560 | 275 | 68 |
400/50/3 | 1 1/2" | 760 |
1420×1060×1630 |
RMC2-30/13W | 13 | 30 | 3840 | 229 |
68 |
400/50/3 | 1 1/2" | 760 |
1420×1060×1630 |
RMC2-37/7,5W | 7,5 | 37 | 6720 | 402 |
71 |
400/50/3 | 1 1/2" | 840 |
1420×1060×1630 |
RMC2-37/8,5W | 8,5 | 37 | 6420 | 386 |
71 |
400/50/3 | 1 1/2" | 840 | 1420×1060×1630 |
RMC2-37/10W | 10 | 37 | 5760 | 347 |
70 |
400/50/3 | 1 1/2" | 840 |
1420×1060×1630 |
RMC2-37/13W | 13 | 37 | 4620 | 277 |
70 |
400/50/3 | 1 1/2" | 840 |
1420×1060×1630 |
RMC2-45/7,5W | 7,5 | 45 | 7860 | 470 |
72 |
400/50/3 | 1 1/2" | 845 |
1420×1060×1630 |
RMC2-45/8,5W | 8,5 | 45 | 7620 | 458 |
72 |
400/50/3 | 1 1/2" | 845 |
1420×1060×1630 |
RMC2-45/10W | 10 | 45 | 6960 | 419 |
71 |
400/50/3 | 1 1/2" | 845 |
1420×1060×1630 |
RMC2-45/13W | 13 | 45 | 5940 | 358 |
71 |
400/50/3 | 1 1/2" | 845 |
1420×1060×1630 |
Kompresory se standardním zapínáním on-off, vodou chlazené, s integrovanou sušičkou
Obj.č. | Tlak | Příkon | Množství | Hlučnost | Napětí | Výstup | Hmotnost | Rozměry | |
(bar) | (kW) | (l/min) | (m3/h) | dB(A) | (V/Hz/Ph) | (kg) | (d × š × v) | ||
RMC2-30/7,5WD | 7,5 | 30 | 5460 | 326 | 69 | 400/50/3 | 1 1/2" | 945 | 2071×1060×1630 |
RMC2-30/8,5WD | 8,5 | 30 | 5100 | 307 |
69 |
400/50/3 | 1 1/2" | 945 | 2071×1060×1630 |
RMC2-30/10WD | 10 | 30 | 4560 | 275 | 68 |
400/50/3 | 1 1/2" | 945 | 2071×1060×1630 |
RMC2-30/13WD | 13 | 30 | 3840 | 229 |
68 |
400/50/3 | 1 1/2" | 945 | 2071×1060×1630 |
RMC2-37/7,5WD | 7,5 | 37 | 6720 | 402 |
71 |
400/50/3 | 1 1/2" | 1025 | 2071×1060×1630 |
RMC2-37/8,5WD | 8,5 | 37 | 6420 | 386 |
71 |
400/50/3 | 1 1/2" | 1025 | 2071×1060×1630 |
RMC2-37/10WD | 10 | 37 | 5760 | 347 |
70 |
400/50/3 | 1 1/2" | 1025 | 2071×1060×1630 |
RMC2-37/13WD | 13 | 37 | 4620 | 277 |
70 |
400/50/3 | 1 1/2" | 1025 | 2071×1060×1630 |
RMC2-45/7,5WD | 7,5 | 45 | 7860 | 470 |
72 |
400/50/3 | 1 1/2" | 1030 | 2071×1060×1630 |
RMC2-45/8,5WD | 8,5 | 45 | 7620 | 458 |
72 |
400/50/3 | 1 1/2" | 1030 | 2071×1060×1630 |
RMC2-45/10WD | 10 | 45 | 6960 | 419 |
71 |
400/50/3 | 1 1/2" | 1030 | 2071×1060×1630 |
RMC2-45/13WD | 13 | 45 | 5940 | 358 |
71 |
400/50/3 | 1 1/2" | 1030 | 2071×1060×1630 |
Kompresory s frekvenčním měničem, vodou chlazené
Obj.č. | Tlak | Příkon | Množství | Hlučnost | Napětí | Výstup | Hmotnost | Rozměry | |
(bar) | (kW) | (l/min) | (m3/h) | dB(A) | (V/Hz/Ph) | (kg) | (d × š × v) | ||
RMC2-30/9,5WIVR | 9,5 | 30 | 1620-5460 | 98-326 | 69 |
400/50/3 | 1 1/2" | 810 | 1420×1060×1630 |
RMC2-30/12,5WIVR | 12 | 30 | 1380-4620 | 83-277 | 68 |
400/50/3 | 1 1/2" | 810 | 1420×1060×1630 |
RMC2-37/9,5WIVR | 9,5 | 37 | 1980-6720 | 120-402 | 71 |
400/50/3 | 1 1/2" | 890 | 1420×1060×1630 |
RMC2-37/12,5WIVR | 12,5 | 37 | 1740-5820 | 104-349 | 70 |
400/50/3 | 1 1/2" | 890 | 1420×1060×1630 |
RMC2-45/9,5WIVR | 9,5 | 45 | 2340-7860 | 141-470 | 72 |
400/50/3 | 1 1/2" | 895 | 1420×1060×1630 |
RMC2-45/12,5WIVR | 12,5 | 45 | 2100-7020 | 126-422 | 71 |
400/50/3 | 1 1/2" | 895 | 1420×1060×1630 |
Kompresory s frekvenčním měničem, vodou chlazené, s integrovanou sušičkou
Obj.č. | Tlak | Příkon | Množství | Hlučnost | Napětí | Výstup | Hmotnost | Rozměry | |
(bar) | (kW) | (l/min) | (m3/h) | dB(A) | (V/Hz/Ph) | (kg) | (d × š × v) | ||
RMC2-30/9,5WDIVR | 9,5 | 30 | 1620-5460 | 98-326 | 69 |
400/50/3 | 1 1/2" | 995 | 2071×1060×1630 |
RMC2-30/12,5WDIVR | 12 | 30 | 1380-4620 | 83-277 | 68 |
400/50/3 | 1 1/2" | 995 | 2071×1060×1630 |
RMC2-37/9,5WDIVR | 9,5 | 37 | 1980-6720 | 120-402 | 71 |
400/50/3 | 1 1/2" | 1075 | 2071×1060×1630 |
RMC2-37/12,5WDIVR | 12,5 | 37 | 1740-5820 | 104-349 | 70 |
400/50/3 | 1 1/2" | 1075 | 2071×1060×1630 |
RMC2-45/9,5WDIVR | 9,5 | 45 | 2340-7860 | 141-470 | 72 |
400/50/3 | 1 1/2" | 1080 | 2071×1060×1630 |
RMC2-45/12,5WDIVR | 12,5 | 45 | 2100-7020 | 126-422 | 71 |
400/50/3 | 1 1/2" | 1080 | 2071×1060×1630 |
