příkony motorů: 11 - 15 - 18,5 - 22 - 30 kW
tlakové verze: 8 - 10 - 13 bar
výtlak: od 1 190 do 3 970 l/min
provedení: on-off, s frekvenčním měničem
MSB jsou moderní a esteticky navržené, olejem mazané šroubové kompresory s řemenovým převodem mezi kompresorem a elektromotorem. Řada MSB nabízí široký výběr variant a je postavena na kvalitě použitých komponent:
Pevná rychlost | IVR = proměnná rychlost | |
Příkon (kW) | Pět typů: 11-15-18,5-22-30 | Čtyři typy: 15-18,5-22-30 |
Tlak (bar) | Tři typy: 8-10-13 | Dva typy: 8-10 |
Řízení | zapnuto/vypnuto | proměnná rychlost |
Kompresory MSB splňují průmyslové požadavky na dodávku vzduchu s maximální spolehlivostí a efektivitou a současně se vyznačují příjemnou obsluhou, jednoduchým servisem a nízkou hlučností. Prostě vše, co je od kompresoru vyžadováno a s technologií, které můžete důvěřovat.
Zkušenosti s konstrukcí, pečlivý výběr všech částí, použití tlumicí pěny a antivibračních desek jsou hlavními faktory našeho úspěchu ve snížení hlučnosti na nejnižší úroveň na trhu. Díky nízké hlučnosti respektují kompresory MSB pracovní prostředí a mohou být snadno instalovány i v blízkosti pracovišť a prostorů blízkých ke kancelářím.

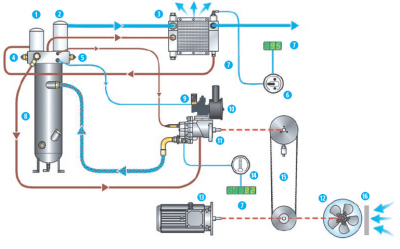

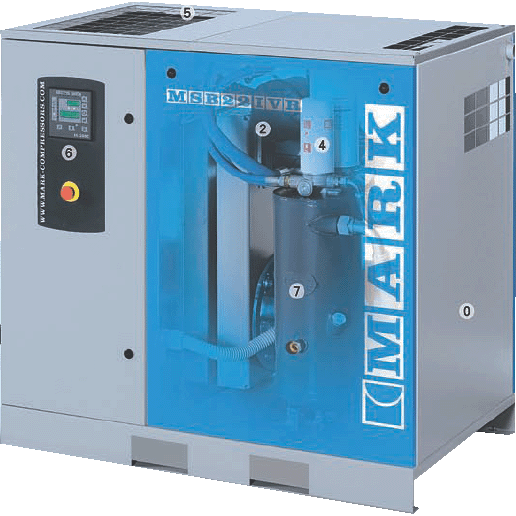

1 - olejový filtr
2 - separátor vzduch/olej
3 - chladič
4 - pojistný ventil
5 - termostatický ventil
6 - tlakový spínač
7 - jednotka ES3000
8 - olejová nádrž
9 - sací elektromagnetický ventil
10 - vzduchový filtr
11 - šroubový blok
12 - chladicí turbína
13 - elektromotor
14 - teplotní čidlo
15 - řemenice
16 - filtrační rohož vstupního vzduchu

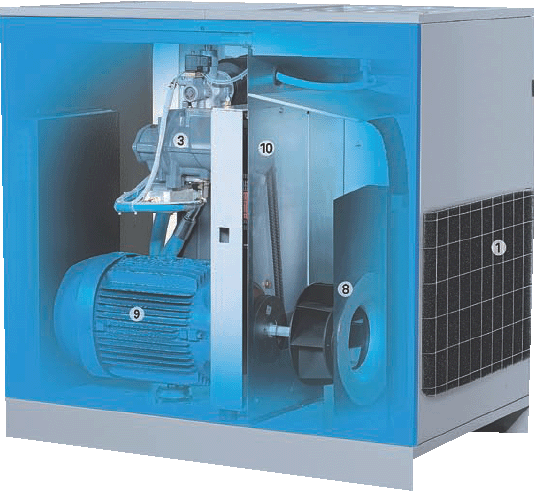

Práškově lakovaný zvukotěsný
kryt
Estetické a praktické panely pro snadný servis umožňují přístup ze
tří stran a nízkou hlučnost.
Filtrační rohož vstupního vzduchu
Ochrana vnitřních částí stroje proti prachu zajišťuje maximální
životnost a spolehlivost. Snadné čištění a ve verzi IVR rovněž
účinná ochrana frekvenčního měniče.
Vysoce efektivní vzduchový filtr
Ochrana šroubového bloku díky filtraci malých prachových částic na
úroveň až 2 μm. Vzduch je nasáván přes chladnou oblast v
kompresoru, což vylepšuje efektivitu stlačování.
Asymetrická olejem mazaná šroubovice
Vysoce efektivní šroubový blok umístěný v ložiscích se sníženým
otěrem a s přesnými tolerancemi pro dlouhou životnost.
Olejový filtr a vložka separátoru
Jednoduše odmontovatelné pro rychlý servis. Zajišťují obsah oleje
ve stlačeném vzduchu menší než 3 ppm. Prodloužená ochrana filtru a
redukce nákladů na servis (výměna oleje).
Hliníkový kombinovaný chladič vzduch/vzduch a
vzduch/olej
Namontovaný v horní části pro snadné sání. S rozměry, které
zajišťují nízkou teplotu oleje a vzduchu i při maximálních okolních
teplotních podmínkách.
Řídící jednotka ES3000
Uživatelsky příjemná a vybavená informačním displejem.
Olejová nádrž
Vertikální umístění využívá gravitace k separaci oleje. Olejoznak
je viditelný přes kryt a odpouštěcí ventilek na výstupu oleje pro
snadný servis.
Chladicí turbína
Zvýšení efektivity chlazení a přitom srovnatelné s konvenčním
ventilátorem. Výrazné snížení hlučnosti.
Elektromotor
Třída F, krytí IP55 - chráněný teplotním relé - efektivita EFF1 u
strojů s IVR zajišťuje úsporu energie.
Řemenice
Souosé vedení pro vyšší efektivitu, jednoduchý napínací systém.
Kompletní řízení chodu kompresoru s komplexním informačním displejem
Řízení
- Start/Stop včetně zastavení při
poruše a automatickým restartem po chybě v elektrické síti
- inteligentní řídící systém, který minimalizuje chod stroje
naprázdno
- kontrola tlaku
- kontrola fáze
- vzdálená správa (může být aktivována)
- týdenní/denní plánování
Bezpečnost
- stavový displej (start, stop,
stand-by)
- centrální alarm
- poruchy (nízká a vysoká teplota, přehřátí turbíny a motoru,
špatný směr rotace, přetlakování)
- termíny údržby a potřebné výměny dílů
- historie posledních 4 alarmů
Komunikace
- měkký dotykový displej se 2 digitálními poli a 15 svítícími či
blikajícími signálkami LED.
- 8 digitálních a 4 analogové vstupy, 14 digitálních a 1 analogový
(pro IVR) výstup.
- 1 sériový port pro komunikaci až s 5 dalšími kompresory v
síti.
- 1 interface port (k připojení počítače)

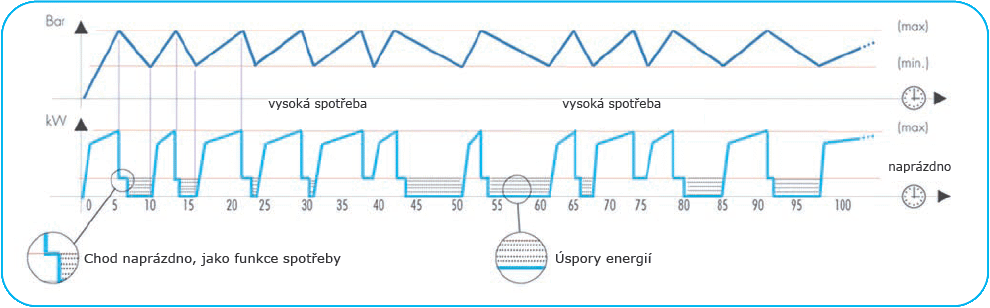

Řízení stroje jednotkou ES3000 umožňuje uživateli značně zredukovat spotřebu elektrické energie, zejména ve fázi chodu naprázdno, díky „inteligentnímu″ vypínání založenému na automatické kalkulaci. Jednotka počítá cyklus za cyklem minimální potřebný čas chodu naprázdno. Úsporný program je založen na spotřebě stlačeného vzduchu a maximálního počtu startů jednotky za hodinu.
Jakmile dosáhne kompresor maximálního tlaku, není zapotřebí
vyrábět vzduch a stroj se přepíná na chod naprázdno. Úspora energie
je získána zastavením kompresoru a zkrácením možného chodu
naprázdno.
Toto řešení zajišťuje:
- maximální počet startů jednotky za hodinu není překročen
- okamžitý restart pro uspokojení následných požadavků vzduchu

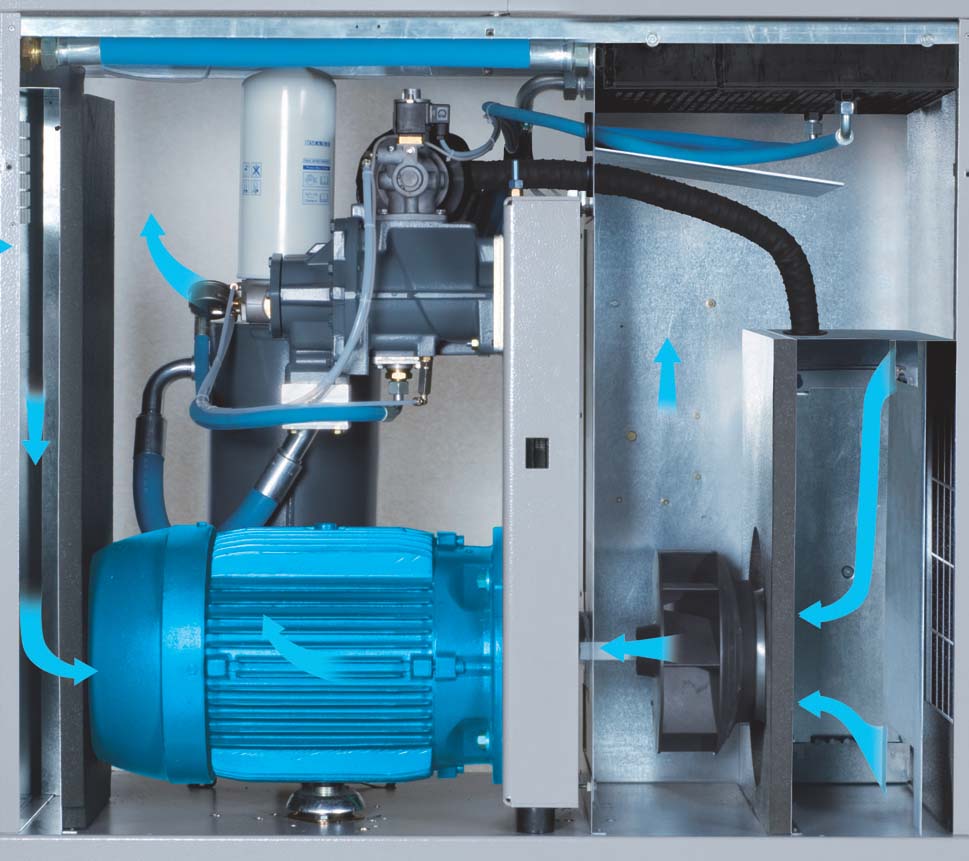

Chlazení je dán speciální důraz, zejména v souladu se zvýšením
životnosti vnitřních částí, s optimalizací stlačování vzduchu a s
garancí optimální výstupní teploty.
• tryska usměrňuje proudění vzduchu směrem k turbíně namontované na
ose elektromotoru, aby se získala nejvyšší efektivita a nejnižší
úroveň hlučnosti.
• rovněž motor získává z nezávislého chlazení.
• vedení vzduchu chladičem na horním panelu je umožněno bez
kompromisů při údržbě stroje.
Vezmeme-li v úvahu jak finančně náročná je odstávka výroby, je nezbytné věnovat velkou péči pravidelné údržbě stroje.

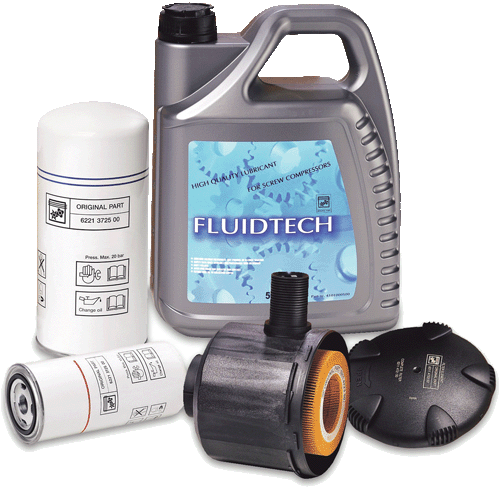

Při použití originálních náhradních dílů MARK a oleje FLUIDTECH garantujeme kompresoru efektivní a spolehlivý provoz po dlouhou dobu. Řídící jednotka ES3000 poskytuje uživateli dostatečné informace o potřebě výměny náhradních dílů. Firma MARK má pro periodickou údržbu stroje připravenou celou škálu servisních sad pro rozličné typy periodických výměn.
Díky vysoké kvalitě, jednoduchému přístupu a spolehlivosti se redukují provozní náklady. Kompresory MSB byly navrženy tak, aby byly všechny vnitřní části snadno přístupné a to jak pro rutinní výměny filtrů, tak i pro náročnější servisní úkony.

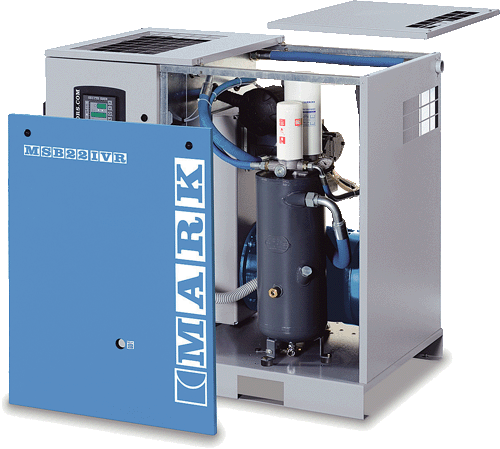

Snadný přístup
• boční panel: filtrační pěnu lze jednoduše vyjmout bez nářadí a
vyčistit
• hladina oleje je viditelná skrze čelní panel, vnější olejoznak
umožňuje kontrolu hladiny oleje bez otevírání krytu stroje
• demontáž čelního krytu pomocí 2 zámků umožňuje výměnu olejového a
vzduchového filtru a oleje, což je navíc usnadněno díky šroubení na
odpouštěcím ventilu

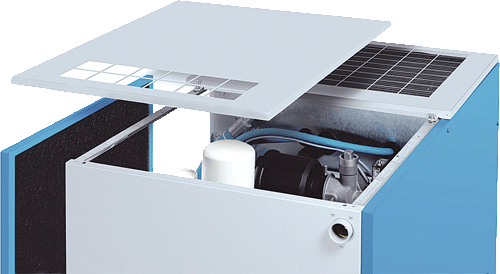

• odmontováním horního panelu pomocí 2 šroubů lze snadno vyměnit
vložku separátoru
• zadní panel se 3 šrouby umožňuje přístup k přenosové
soustavě
• napínání klínových řemenů je usnadněno díky jednoduchému
napínacímu systému
• kryt řemene se odmontuje pouze 2 šrouby a výměna řemenů je tak
mnohem rychlejší
Chytré řešení sání
Každý náš stroj je navržen
tak, aby bylo maximálně usnadněno nasávání chladicího vzduchu.
Vstupující vzduch je nasáván z levé strany stroje a výstup vzduchu
je veden horní částí. Permanentní sání neinterferuje s rutinním
provozem i při odstranění panelu

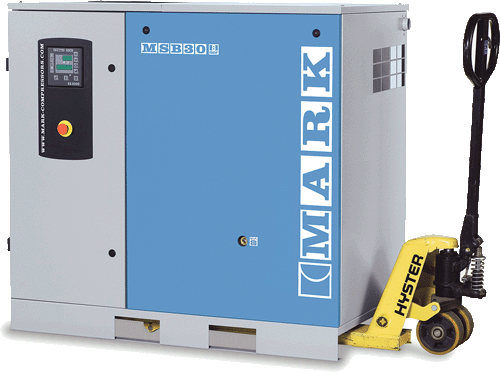

Snadná manipulace
V rámu stroje jsou umístěny tři otvory
(vpředu/ vzadu/zprava) pro manipulační techniku. Otvory jsou
rozmístěny tak, aby byl stroj při transportu dobře vyvážen.
Instalace stroje je tak bezpečná a velice snadná
Principy IVR
Po většinu času není spotřeba stlačeného vzduchu v síti konstantní.
Základní myšlenkou kompresorů IVR je regulovat otáčky elektromotoru
a vyrábět pouze množství vzduchu podle skutečných požadavků. Toto
řešení umožňuje redukovat výrazně spotřebu elektrické energie a
zajistit rychlou návratnost investice do dražšího stroje.
Výhody IVR - Bezpečný a jednoduchý
provoz
- vyhovující EMC: žádné elektromagnetické
interference do a nebo z elektrické sítě
- řízení pomocí jednotky ES3000: dotykový displej s mnoha
informacemi a automatické řízení invertoru
- ochranná skříň: chrání frekvenční měnič proti prachu a současně
umožňuje ventilaci
- standardní komponenty: jednoduchá údržba a dostupnost
Úspory energie:
- měkký start: chrání
motor proti zátěži při startu a vyvaruje se vysokých špičkových
hodnot proudu.
- motor s efektivitou EFF1: od renomovaných evropských výrobců,
vysoká efektivita a nízká spotřeba proudu. Regulace rychlosti
motoru mezi minimální a maximální frekvencí přináší maximální
úspory.
- konstantní tlak: žádné kolísání tlaku mezi chodem v zátěži a
naprázdno. (1 bar = 7% energie). Žádný chod naprázdno a žádné
zbytečné ztráty energie.
Kompresory se standardním zapínáním on-off
Obj.č. | Tlak | Příkon | Množství | Hlučnost | Napětí | Výstup | Hmotnost | Rozměry | |
(bar) | (kW) | (l/min) | (m3/h) | dB(A) | (V/Hz/Ph) | (kg) | (d × š × v) | ||
MSB 11/8 | 8 | 11 | 1820 | 109 | 62 | 400/50/3 | 1" | 396 | 1330×780×1220 |
MSB 11/10 | 10 | 11 | 1580 | 95 | 62 | 400/50/3 | 1" | 396 | 1330×780×1220 |
MSB 11/13 | 13 | 11 | 1190 | 71 | 62 | 400/50/3 | 1" | 396 | 1330×780×1220 |
MSB 15/8 | 8 | 15 | 2380 | 143 | 63 | 400/50/3 | 1" | 405 | 1330×780×1220 |
MSB 15/10 | 10 | 15 | 2120 | 127 | 63 | 400/50/3 | 1" | 405 | 1330×780×1220 |
MSB 15/13 | 13 | 15 | 1610 | 97 | 63 | 400/50/3 | 1" | 405 | 1330×780×1220 |
MSB 18/8 | 8 | 18,5 | 2910 | 174 | 66 | 400/50/3 | 1" | 414 | 1330×780×1220 |
MSB 18/10 | 10 | 18,5 | 2620 | 157 | 66 | 400/50/3 | 1" | 414 | 1330×780×1220 |
MSB 18/13 | 13 | 18,5 | 2120 | 127 | 66 | 400/50/3 | 1" | 414 | 1330×780×1220 |
MSB 22/8 | 8 | 22 | 3590 | 215 | 68 | 400/50/3 | 1" | 430 | 1330×780×1220 |
MSB 22/10 | 10 | 22 | 3100 | 186 | 68 | 400/50/3 | 1" | 430 | 1330×780×1220 |
MSB 22/13 | 13 | 22 | 2540 | 152 | 68 | 400/50/3 | 1" | 430 | 1330×780×1220 |
MSB 30/8 | 8 | 30 | 3970 | 238 | 69 | 400/50/3 | 1" | 458 | 1330×780×1220 |
MSB 30/10 | 10 | 30 | 3540 | 212 | 69 | 400/50/3 | 1" | 458 | 1330×780×1220 |
MSB 30/13 | 13 | 30 | 2980 | 179 | 69 | 400/50/3 | 1" | 458 | 1330×780×1220 |
Kompresory s frekvenčním měničem IVR
Obj.č. | Tlak | Příkon | Množství | Hlučnost | Napětí | Výstup | Hmotnost | Rozměry | |
(bar) | (kW) | (l/min) | (m3/h) | dB(A) | (V/Hz/Ph) | (kg) | (d × š × v) | ||
MSB 15/8
IVR |
8 | 15 | 660-2520 | 39-151 | 64 | 400/50/3 | 1" | 432 | 1330×780×1220 |
MSB 15/10
IVR |
10 | 15 | 470-2210 | 28-132 | 64 | 400/50/3 | 1" | 432 | 1330×780×1220 |
MSB 18/8
IVR |
8 | 18,5 | 880-3170 | 53-190 | 67 | 400/50/3 | 1" | 452 | 1330×780×1220 |
MSB 18/10
IVR |
10 | 18,5 | 670-2730 | 40-164 | 67 | 400/50/3 | 1" | 452 | 1330×780×1220 |
MSB 22/8
IVR |
8 | 22 | 1020-3690 | 61-222 | 69 | 400/50/3 | 1" | 458 | 1330×780×1220 |
MSB 22/10
IVR |
10 | 22 | 850-3240 | 51-194 | 69 | 400/50/3 | 1" | 458 | 1330×780×1220 |
MSB 30/8
IVR |
8 | 30 | 1240-4170 | 75-250 | 70 | 400/50/3 | 1" | 504 | 1330×780×1220 |
MSB 30/10
IVR |
10 | 30 | 980-3640 | 59-218 | 70 | 400/50/3 | 1" | 504 | 1330×780×1220 |
