příkony motorů: 110 - 132 - 160 kW
tlakové verze: 7,5 - 8 - 10 - 13 bar
výtlak: od 13 600 do 28 600 l/min
provedení: on-off, s frekvenčním měničem
- chladič vzduchu a oleje
- regulační ventil tlaku oleje
- řídící panel přepínače hvězdatrojúhelník
- elektronické řízení
- odhlučněný kryt stroje
- samočinné vyrovnávání
- 4-pólový elektromotor IP55, třídy F
- separátor vzduch-olej
- olejový filtr
- vstupní filtr
- zařízení ke kontrole kapacity
- šroubový kompresor s asymetrickými profily rotorů
- přímé spojení motoru s kompresorem přes elastickou spojku
Vzduchový filtr. Vysoce efektivní a robustní provedení pracuje na cyklónovém principu a zajišťuje nízké měřítko úniků. Toto řešení chrání lépe kompresor a zvyšuje spolehlivost stroje ochranou před pevnými částicemi, jež by mohly vniknout do okruhu vzduchu a oleje. Vzduch vstupující do stroje prochází chladnou zónou, čímž se vylepšuje efektivita stlačování a teprve poté je přiveden k sacímu ventilu. V případě ucpání je stroj vybaven automatickým zastavením jednotky.
Kompresory RMF jsou vybaveny turbínovým ventilátorem s elektronickou regulací rychlosti podle požadavků stroje na chlazení.
Tato technologie přináší řadu výhod:
- nízká úroveň hlučnosti, lepší než u běžného ventilátoru
- zvýšení úspor energie, díky regulaci rychlosti a chlazení podle
skutečných potřeb stroje
- plynulé řízení turbíny eliminuje potřebu termostatického ventilu
a zajišťuje konstantní teplotu a redukuje údržbu
Velká plocha chladiče oleje vzduchu a oleje:
- přímé proudění vzduchu z turbíny pro vylepšení efektivity
- výstupní teplota nepřekračuje 10°C nad okolní teplotu
- vertikální pozice pro snadnou údržbu
Vertikální separátor vzduch-olej
- efektivní třístupňový separátor
(odstředivý/gravitační/koalescenční)
- kvalita separačního filtru zajišťuje obsah zbytkového oleje na
úrovni nižší než 3 mg/m3
Pevné trubky a elastické spoje:
- trvanlivost, redukce tlakového spádu a bez úniků
Funkce :
- konfigurace operačního
systému
- týdenní program s dvěma tlakovými poli
- přístup přes heslo
- automatický restart
- dálkové řízení
- paměť s 10 posledními chybovými hlášeními
- procentuální kalkulace doby provozu
- současné řízení několika strojů
- plánování údržby
Řízení:
- vstupní a výstupní signály
- dodávka tlaku
- tlakový spád v separátoru
Prevence :
- špatný směr otáček
- nízká startovací teplota
- start stroje pod tlakem
- automatický restart po dlouhé periodě zastavení práce
- přetlak v separátoru
Ochrana :
- motoru limitováním počtu
startů
- kompresoru proti přehřátí
Jednoduchá, spolehlivá a flexibilní cesta k řízení chodu
několika kompresorů RMF.
Řídí dodávku vzduchu, čas chodu naprázdno a startování motoru,
optimalizuje pracovní cykly a využívá získaná data pro omezení
přebytečného provozu a šetří energii.
F4 Inteligentní on/off
Pro střední hodnotu spotřeby vzduchu s dlouhými periodami chodu
naprázdno.
Redukcí času v chodu naprázdno se šetří energie.

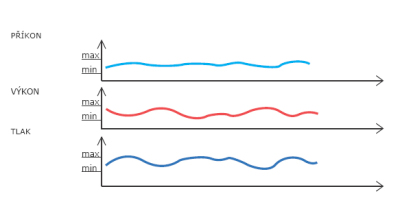

F5 Modulace
Pro spotřebu vzduchu blížící se maximálnímu výkonu kompresoru s
krátkými periodami chodu naprázdno.
Spotřebovává se pouze energie potřebná pro výrobu vzduchu.

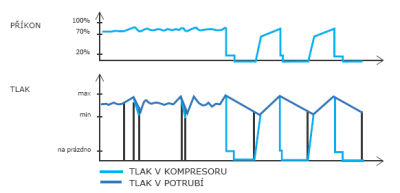

F6 Automatický provoz
Pro rozličnou spotřebu vzduchu; systém automaticky přepíná mezi režimy F4 a/nebo F5 podle aktuálního typu spotřeby.
Speciální podmínky vyžadují speciální řešení pro kompresor. Pečlivě navržený výběr nadstandardních variant stroje pro nestandardní požadavky:
-vysoce efektivní externí vstupní filtr (1),
-prachové filtrační panely (2),
-separátor vody a automatické odpouštění (3),
-předehřev oleje při nízkých teplotách.
-pro snížení provozních nákladů byla navržena rovněž možnost
rekuperace
energie (4).
Roky zkušeností s konstrukcí kompresorů, použití špičkových dílů a technologií ve výrobě jsou klíčovými faktory extrémního snížení hlučnosti našich strojů.
S hlučností nižší než 71 dB(A) u RMF 110 je stroj maximálně šetrný
k pracovnímu prostředí.
Efektivní stlačování, optimální výkon motoru, ventilace elektronicky řízenou turbínou a precizně zpracované elektronické řízení AIRLOGIC jsou hlavními faktory minimální spotřeby energie.
V nabídce je rovněž varianta stroje s vodním chlazením pro všechny kompresory řady RMF. Tato varianta může být využita v různých variantách rekuperace tepla.
Dveře stroje lze otevřít až pod úhlem 180°, velké odmontovatelné panely nabízí snadný přístup ke všem vnitřním částem, usnadňují plánované výměny dílů a rutinní údržbu. Díly jsou tak umístěné, že není zapotřebí speciálního nářadí pro jejich demontáž. Řídící systém AIRLOGIC monitoruje stav dílů a hlásí automaticky potřebu servisního zásahu, když je třeba.
Kompresory se standardním zapínáním on-off
Obj.č. | Tlak | Příkon | Množství | Hlučnost | Napětí | Výstup | Hmotnost | Rozměry | |
(bar) | (kW) | (l/min) | (m3/h) | dB(A) | (V/Hz/Ph) | (kg) | (d × š × v) | ||
RMF 110/7,5 | 7,5 | 110 | 20200 | 1214 | 71 | 400/50/3 | 3" (DN80) |
2455 | 2627×1490×1938 |
RMF 110/8 | 8 | 110 | 19500 | 1171 | 71 | 400/50/3 | 3" (DN80) | 2455 | 2627×1490×1938 |
RMF 110/10 | 10 | 110 | 17200 | 1035 | 71 | 400/50/3 | 3" (DN80) | 2455 | 2627×1490×1938 |
RMF 110/13 | 13 | 110 | 13600 | 818 | 71 | 400/50/3 | 3" (DN80) | 2455 | 2627×1490×1938 |
RMF 132/7,5 | 7,5 | 132 | 24500 | 1470 | 72 | 400/50/3 | 3" (DN80) | 2565 | 2787×1490×1938 |
RMF 132/8 | 8 | 132 | 23200 | 1392 | 72 | 400/50/3 | 3" (DN80) | 2565 | 2787×1490×1938 |
RMF 132/10 | 10 | 132 | 21100 | 1265 | 72 | 400/50/3 | 3" (DN80) | 2565 | 2787×1490×1938 |
RMF 132/13 | 13 | 132 | 17100 | 1025 | 72 | 400/50/3 | 3" (DN80) | 2565 | 2787×1490×1938 |
RMF 160/7,5 | 7,5 | 160 | 28600 | 1717 | 73 | 400/50/3 | 3" (DN80) | 2830 | 2963×1610×1992 |
RMF 160/8 | 8 | 160 | 27300 | 1641 | 73 | 400/50/3 | 3" (DN80) | 2830 | 2963×1610×1992 |
RMF 160/10 | 10 | 160 | 24800 | 1490 | 73 | 400/50/3 | 3" (DN80) | 2830 | 2963×1610×1992 |
RMF 160/13 | 13 | 160 | 20500 | 1231 | 73 | 400/50/3 | 3" (DN80) | 2830 | 2963×1610×1992 |
Kompresory s frekvenčním měničem IVR
Obj.č. | Tlak | Příkon | Množství | Hlučnost | Napětí | Výstup | Hmotnost | Rozměry | |
(bar) | (kW) | (l/min) | (m3/h) | dB(A) | (V/Hz/Ph) | (kg) | (d × š × v) | ||
RMF 150/7IVR | 7 | 150 | 5083-26533 | 305-1592 | 74 | 400/50/3 | 3" (DN80) | 3000 | 2787×1490×1938 |
RMF 150/9,5IVR | 9,5 | 150 | 5083-24350 | 305-1461 | 74 | 400/50/3 | 3" (DN80) | 3000 | 2787×1490×1938 |
RMF 150/12,5IVR | 12,5 | 150 | 3567-19000 | 214-1140 | 74 | 400/50/3 | 3" (DN80) | 3000 | 2787×1490×1938 |
RMF 180/7IVR | 7 | 180 | 4900-30333 | 294-1820 | 74 | 400/50/3 | 3" (DN80) | 3550 | 2963×1610×1992 |
RMF 180/9,5IVR | 9,5 | 180 | 4900-27583 | 294-1655 | 74 | 400/50/3 | 3" (DN80) | 3550 | 2963×1610×1992 |
RMF 180/12,5IVR | 12,5 | 180 | 4717-22867 | 283-1372 | 74 | 400/50/3 | 3" (DN80) | 3550 | 2963×1610×1992 |
