příkony motorů: 30 - 37 - 45 kW
tlakové verze: 8 - 10 - 13 bar
výtlak: od 3 480 do 7 800 l/min
provedení: on-off, s frekvenčním měničem

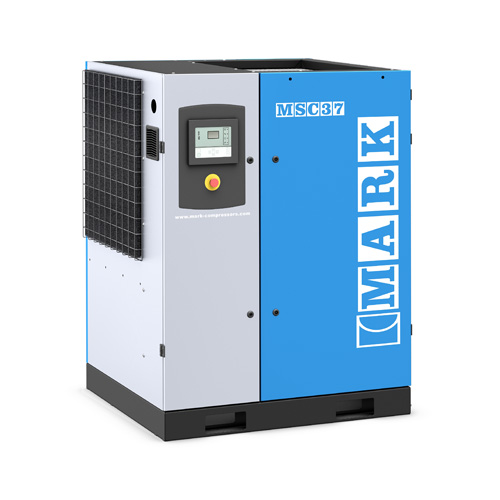

Kompresory skrutkové MSC, MSD, RMC, RMD, RME (30-90kW) |
Dva rotory s asymetrickým profilem stejného průměru jsou
upevněny v ložiscích špičkové kvality, s dlouhou
životností a vše je vyráběno naším výrobním závodem. Rotory se
špičkovou kvalitou, osvědčená těsnění a mimořádná úroveň výrobních
tolerancí poskytují:
• VELKÝ OBJEM VZDUCHU NA VÝSTUPU
• VYSOKOU VÝKONNOST
• TRVANLIVOST A ŽIVOTNOST
• KONSTANTNÍ VÝKON
Pečlivý monitoring toku vzduchu uvnitř stroje zajišťuje
optimální výstupní teplotu. Proudění přivádí chladný
vzduch k hlavním částem a udržuje optimální teplotu vzduchu při
průchodu jednotkou. Nízká provozní teplota je důležitá zejména z
hlediska dlouhé životnosti kompresoru.
Dlouhodobé zkušenosti s průmyslovými aplikacemi, precizní
analýza proudění vzduchu uvnitř stroje, použití
odhlučněných panelů, pečlivá instalace všech dílů a potlačení
vibrací činí z kompresorů MSC špičku na trhu v oblasti nízké
hlučnosti. Díky nízké hlučnosti mohou být kompresory snadno
instalovány i v blízkosti pracovišť
a prostorů blízkým ke kancelářím.
Elektronická řídící jednotka provádí jednotlivé operace a
zobrazuje hodnoty na displeji LED pomocí následujících
signálů:
• blikající světlo: přechodná fáze (stroj připraven k provozu, ve
stavu stand-by nebo alarm)
• konstantní světlo: operační fáze, alarm a pohotovost
1. Vzduchový filtr je umístěn tak, aby zachytil všechny pevné
nečistoty z okolního prostředí.
2. KOMPRESOR vysoce efektivní rotační šroubový kompresor s vysokou
spolehlivostí.
3. ELEKTROMOTOR třífázový asynchronní elektromotor třídy F podle
CEI EN 60034-1.
4. ŘEMENOVÝ PŘEVOD s vysoce výkonnými samoventilačními klínovými
řemeny.
5. ANTIVIBRAČNÍ DESKA motor a kompresor jsou namontovány na
antivibrační desce a izolují je z hlediska vibrací od okolních
částí stroje.
6. HADICE všechny části stroje jsou spojeny pomocí flexibilních
hadic s kvalitním těsněním pro snížení úniků vzduchu a potlačení
vibrací z pohyblivých částí.
7. OLEJOVÝ FILTR šroubovací vložka olejového filtru pro snadnou
výměnu při údržbě.
8. SEPARÁTOR VZDUCH-OLEJ víceúrovňový vysoce efektivní separátor
vzduch-olej s nízkými ztrátami výkonu při odstraňování oleje z
proudu stlačeného vzduchu.
9. VENTIL MINIMÁLNÍHO TLAKU zpětný ventil k zajištění správného
toku oleje při počáteční fázi od startování
stroje do chodu naprázdno.
10. el .rozvodná skřín kompresoru je zabudována v otřesuvzdorné
a vzduchotěsné skříni z ocelových
desek. Hlavní panel z prvotřídních a spolehlivých elektrických
součástek testovaný pod nejtěžšími
provozními podmínkami.
11. JEDNOTKA ES3000 je efektivní automatický řídící systém pro
kontinuální monitoring celého kompresoru.
12. HLAVNÍ VYPÍNAČ se zajištěním pro bezpečné vypnutí stroje.
13. chladič vzduch /olej s velkým povrchem určený pro výměnu tepla
zajišťuje nízkou výstupní teplotu vzduchu a udržuje cirkulující
olej na optimální teplotě.
14. TURBO VENTILÁTOR zajišťuje správný průtok vzduchu i za
nejtvrdších provozních podmínek.
15. ODHLUČNĚNÉ PANELY umístěné u vstupu a výstupu chladicího
vzduchu absorbují hluk a redukují hlučnost.
16. ODHLUČNĚNÝ KRYT kompresoru je vyroben z ocelových plechů,
lakovaných a pokrytých absorbentem hluku a nehořlavým materiálem.
Současně však umožňuje kryt průchod chladicího vzduchu. Na straně
sání jsou kryty vybaveny lehce vyjmutelným filtrem pro hrubou
filtraci nasávaného vzduchu.
Kompletní řízení chodu kompresoru s komplexním informačním displejem
Řízení
- Start/Stop včetně zastavení při
poruše a automatickým restartem po chybě v elektrické síti
- inteligentní řídící systém, který minimalizuje chod stroje
naprázdno
- kontrola tlaku
- kontrola fáze
- vzdálená správa (může být aktivována)
- týdenní/denní plánování
Bezpečnost
- stavový displej (start, stop,
stand-by)
- centrální alarm
- poruchy (nízká a vysoká teplota, přehřátí turbíny a motoru,
špatný směr rotace, přetlakování)
- termíny údržby a potřebné výměny dílů
- historie posledních 4 alarmů
Komunikace
- měkký dotykový displej se 2 digitálními poli a 15 svítícími či
blikajícími signálkami LED.
- 8 digitálních a 4 analogové vstupy, 14 digitálních a 1 analogový
(pro IVR) výstup.
- 1 sériový port pro komunikaci až s 5 dalšími kompresory v
síti.
- 1 interface port (k připojení počítače)

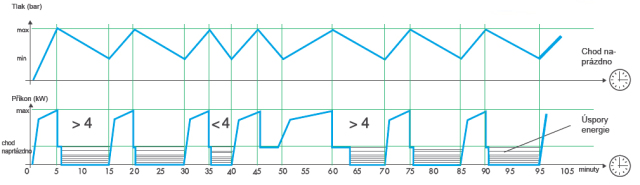

Řízení stroje jednotkou ES3000 umožňuje uživateli značně zredukovat spotřebu elektrické energie, zejména ve fázi chodu naprázdno, díky „inteligentnímu“ vypínání založenému na automatické kalkulaci. Jednotka počítá cyklus za cyklem minimální potřebný čas chodu naprázdno. Úsporný program je založen na spotřebě stlačeného vzduchu a maximálního počtu startů jednotky za hodinu.
Jakmile dosáhne kompresor maximálního tlaku, není zapotřebí vyrábět vzduch a stroj se přepíná na chod naprázdno. Úspora energie je získána zastavením kompresoru a zkrácením možného chodu naprázdno.
Toto řešení zajišťuje:
- maximální počet startů jednotky za hodinu není překročen
- okamžitý restart pro uspokojení následných požadavků vzduchu
Jednoduchá, spolehlivá a flexibilní cesta k řízení chodu
několika kompresorů MSC.
Řídí dodávku vzduchu, čas chodu naprázdno a startování motoru,
optimalizuje pracovní cykly a využívá získaná data pro omezení
přebytečného provozu a šetří energii.
F4 Inteligentní on/off
Pro střední hodnotu spotřeby vzduchu s dlouhými periodami
chodu naprázdno. Redukcí času v chodu naprázdno se šetří
energie.
F5 Modulace
Pro spotřebu vzduchu blížící se maximálnímu výkonu kompresoru s
krátkými periodami chodu naprázdno.
Spotřebovává se pouze energie potřebná pro výrobu vzduchu.
F6 Automatický provoz
Pro rozličnou spotřebu vzduchu; systém automaticky přepíná mezi režimy F4 a/nebo F5 podle aktuálního typu spotřeby.
Výpadek v dodávce stlačeného vzduchu může vést k velkým ztrátám
v důsledku odstavení výroby. Nejlepší cestou vyvarovat se podobného
problému je mít při ruce náhradní a běžné spotřební díly ke
stroji.
MARK doporučuje zákazníkům vybavit se pro případ nutnosti třemi
sadami základních náhradních dílů:
• sada 2000 MH: olejový filtr a vzduchový filtr
• sada 4000 MH: jako sada 2000 MH + vložka separátoru a
předfiltr
• sada 8000 MH: jako sada 4000 MH + ventil minimálního tlaku,
sada
termostatického ventilu a filtrační rohož
Kontaktujte naše technické oddělení pro více informací.
Kompresory se standardním zapínáním on-off
Obj.č. | Tlak | Příkon | Množství | Hlučnost | Napětí | Výstup | Hmotnost | Rozměry | |
(bar) | (kW) | (l/min) | (m3/h) | dB(A) | (V/Hz/Ph) | (kg) | (d × š × v) | ||
MSC 30/8 | 8 | 30 | 4920 |
294 | 70 | 400/50/3 | 1 1/2" | 748 | 1247×1060×1630 |
MSC 30/10 | 10 | 30 | 4320 | 259 | 69 | 400/50/3 | 1 1/2" | 748 | 1247×1060×1630 |
MSC 30/13 | 13 | 30 | 3480 |
208 | 69 | 400/50/3 | 1 1/2" | 748 | 1247×1060×1630 |
MSC 37/8 | 8 | 37 | 6120 |
367 | 71 | 400/50/3 | 1 1/2" | 832 | 1247×1060×1630 |
MSC 37/10 | 10 | 37 | 5520 |
332 | 70 | 400/50/3 | 1 1/2" | 832 | 1247×1060×1630 |
MSC 37/13 | 13 | 37 | 4260 |
255 | 70 | 400/50/3 | 1 1/2" | 832 | 1247×1060×1630 |
MSC 45/8 | 8 | 45 | 7800 |
467 | 72 | 400/50/3 | 1 1/2" | 862 | 1247×1060×1630 |
MSC 45/10 | 10 | 45 | 6840 |
409 | 71 | 400/50/3 | 1 1/2" | 862 | 1247×1060×1630 |
MSC 45/13 | 13 | 45 | 5700 |
343 | 71 | 400/50/3 | 1 1/2" | 862 | 1247×1060×1630 |
Kompresory s frekvenčním měničem IVR
Obj.č. | Tlak | Příkon | Množství | Hlučnost | Napětí | Výstup | Hmotnost | Rozměry | |
(bar) | (kW) | (l/min) | (m3/h) | dB(A) | (V/Hz/Ph) | (kg) | (d × š × v) | ||
MSC 30/8IVR | 8 | 30 | 1500-4920 | 88-294 | 69 | 400/50/3 | 1 1/2" | 798 | 1247×1060×1630 |
MSC 30/10IVR | 10 | 30 | 1320-4320 | 78-261 | 69 | 400/50/3 | 1 1/2" | 798 | 1247×1060×1630 |
MSC 37/8IVR | 8 | 37 | 1860-6120 | 110-367 | 70 | 400/50/3 | 1 1/2" | 882 | 1247×1060×1630 |
MSC 37/10IVR | 10 | 37 | 1680-5580 | 100-334 | 70 | 400/50/3 | 1 1/2" | 882 | 1247×1060×1630 |
MSC 45/8IVR | 8 | 45 | 2340-7800 | 140-467 | 71 | 400/50/3 | 1 1/2" | 912 | 1247×1060×1630 |
MSC 45/10IVR | 10 | 45 | 2040-6840 | 123-411 | 71 | 400/50/3 | 1 1/2" | 912 | 1247×1060×1630 |
